Chromasens auf der Drupa

CMOS-Sensoren halten Einzug in High-End-IBV-Applikationen: weltweit erste trilineare Farbzeilenkamera mit mehr als 10.000 Pixeln.

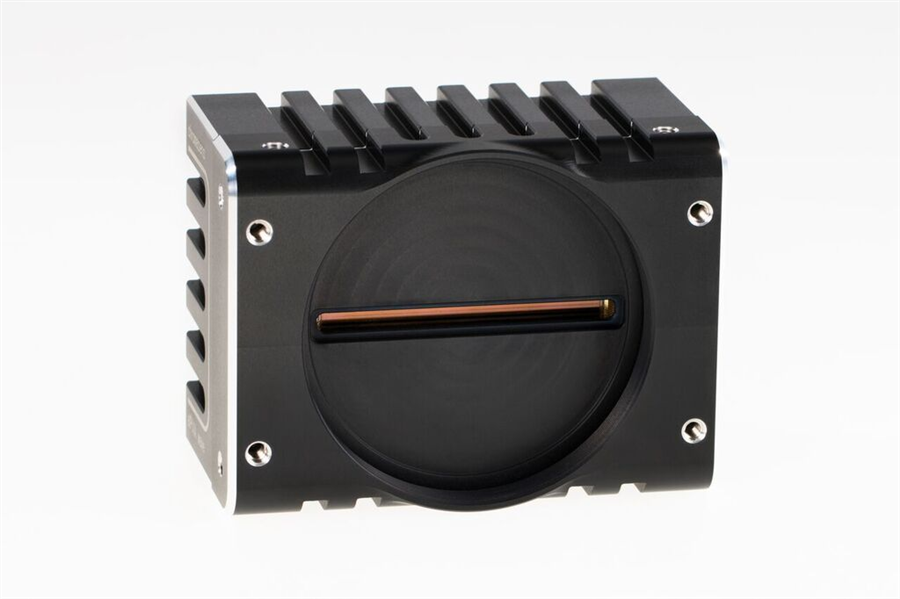

Mit der Modellreihe "Allpixa Wave" setzt der Hersteller nach eigenen Angaben neue Leistungsmaßstäbe für industrielle Zeilenkameras. Erstmalig kommt bei den Premiummodellen "10 k" und "15 k" ein quadlinearer Vollfarben-CMOS-Zeilensensor zum Einsatz. Damit werde weltweit zum ersten Mal die Auflösungsschallgrenze von 10.000 Pixeln bei echten Farbsensoren in RGB durchbrochen.


Die Zeilenkameras eröffnen damit der industriellen Bildverarbeitung (IBV) eine Vielzahl neuer Anwendungsbereiche und erweitern die Anwendungsmöglichkeiten in traditionellen Einsatzgebieten wie z.B. der Druck- und der Leiterplatteninspektion. Die ersten Modelle sollen ab Mitte des Jahres erhältlich sein und erstmals der deutschen Öffentlichkeit auf der Drupa vorgestellt werden.



Der Hersteller betrachtet die jetzt vorgestellten Modelle als Ergänzung zu seinen bekannten Allpixa-Pro-Kameras, die weiterhin mit CCD-Sensoren ausgestattet werden. "Technologisch betrachtet, bieten CMOS-Sensoren eine Reihe von Vorteilen. Sie ermöglichen die Konzeption von Systemen mit einer deutlich höheren Anzahl von Bildpunkten, bieten eine hohe Variabilität hinsichtlich der Sensorlänge und ermöglichen eine im Vergleich zu CCD-Systemen höhere Datenrate. Es wird aber weiterhin Applikationen geben, für die der weitere Einsatz von CCD-Sensoren unverzichtbar bleibt. Dazu zählt in erster Linie die Farbmesstechnik", erklärt Geschäftsführer Martin Hund.



Die Wave-Zeilenkameras vereinen, wie es heißt, die ausgezeichnete Bildqualität eines CCD- Sensors mit CMOS-Performance und bieten zusätzlich die Systemflexibilität von Zeilenlängen bis 15.360 Pixeln mal vier Zeilen sowie Zeilenfrequenzen von max. 150 kHz.



Alle in den industriellen Anwendungen notwendigen Bildkorrekturen werden kameraintern durchgeführt. Dazu gehören eine Shading-Korrektur ebenso wie die vollautomatische Korrektur der trapezförmigen Verzeichnung, die sogenannte Keystone-Verzerrung. Letztere verhindert Bildfehler aufgrund unterschiedlicher Betrachtungswinkel und ermöglicht eine Positionierung der Kameras unter nahezu beliebigen Winkeln.


Die Bedienung erfolgt über eine grafische Benutzeroberfläche. Das Design sowie Befestigungsgewinde aus Stahl sollen es Systemintegratoren ermöglichen, auf engstem Raum eine Vielzahl industrieller Imaging-Herausforderungen zu lösen. Ausdruck der hohen Flexibilität ist zudem die universelle Cameralink-Schnittstelle.



Wie bereits mit den Pro-Modellen unterstreicht Chromasens auch mit der neuen Serie das  Bestreben, Zeilenkameras zu entwickeln, die höchsten Ansprüchen an die Farbwiedergabe gerecht werden. Ausgestattet mit Funktionalitäten wie einer Multiple-Color-Conversion- Matrix, einem kontinuierlichen Weißabgleich und einem als exzellent bezeichneten Signal-/Rauschabstand, biete die Wave höchste Farbauflösung von 15.360 Pixeln mal vier  Zeilen bei einer Pixelgröße von jeweils 5,6 x 5,6 µm.



Das Modell "10 k" besitzt eine maximale Farbzeilenrate von 10.240 Pixeln mal drei bei 27.6 kHz (82 kHz Mono), die Abmessungen betragen 102 x 76 x 56 mm (Breite x Höhe x Tiefe). Die maximale Zeilenrate der 15 k beträgt 15.360 mal drei bei 18 kHz (55 kHz Mono), sie misst 102 x 100 x 56 mm.
