„Form follows Function“

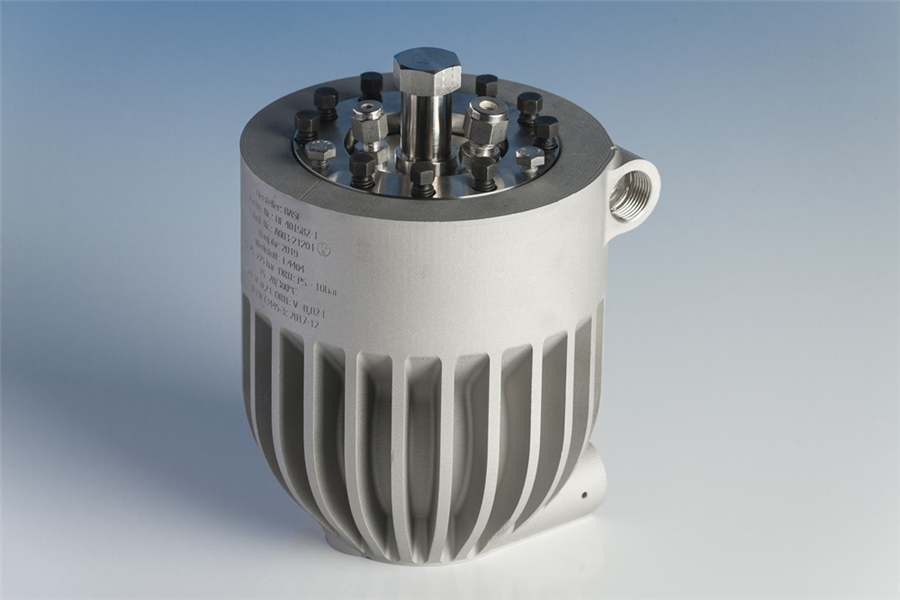

Ein Autoklav ist ein Behältnis, in dem mit gezieltem Einsatz von Temperatur und Druck zwei oder mehrere chemische Komponenten zur Reaktion gebracht werden. Das durch selektives Laserstrahlschmelzen hergestellte Bauteil besteht in diesem Fall aus einem korrosionsbeständigen austenitischen Edelstahl. Im Vergleich zu einem konventionell gefertigten Autoklav bietet die additive Fertigung Vorteile bei der geometrischen Gestaltung von komplexen Formen: So windet sich bei diesem Autoklav zum Beispiel ein über zwei Meter langer Innenkanal in der Behälterwand, durch den das Heiz- beziehungsweise Kühlmedium läuft. Das neue Design erlaubt so schnellere Temperaturzyklen, eine bessere Kontrolle der gleichmäßigen Temperaturverteilung sowie Temperierung des Bauteils.

Aktuell existiert noch keine europäische Richtlinie, die den Prüfprozess, die Zertifizierung und die Abnahme von 3D-gedruckten Druckgeräten regelt. Der erste, bei BASF durchlaufene Prüfprozess eines additiv gefertigten Druckgeräts war eine Herausforderung: Ein Expertenteam aus Mitarbeitern der Konstruktion, FEM-Simulation (Finite-Elemente-Methode), der zerstörungsfreien Prüfung, Schweißtechnik und der Werkstofftechnik hat diese Aufgabe gemeistert. Abschließend wurde der Autoklav sowie dessen Auslegung mehreren Prüfungen durch die Technische Anlagenüberwachung unterzogen, bevor eine Zertifizierung erfolgte. „Wir haben bekannte Methoden und Prüfungen aus standardisierten Fertigungs- und Prüfprozessen übertragen und weiterentwickelt, um dem neuen Fertigungsverfahren gerecht zu werden“, so Dr. Markus Wilhelm, Leiter der Technischen Anlagenüberwachung bei BASF.
